Rainwater Storage
雨水貯留浸透資材
堅牢性と空間を両立！
流域治水における雨水の流出抑制と利活用をご提案
高強度プラスチック製雨水貯留浸透槽シリーズ
近年「ゲリラ豪雨」と呼ばれる集中豪雨が頻発する中、都市化や開発によって雨水が河川や下水排水へと一気に流れ込む事により、各地で浸水被害が多発しています。雨水貯留浸透施設に安価且つ工期短縮が可能なプラスチック製を採用する事で、地域全体に分散した多くの槽を設置することが可能となり、流域全体の浸水被害軽減に貢献します。
プラスチック業界のパイオニアとして数々の製品を送りだしてきた私たち TENSHO が、防災・総合治水・流域治水の観点からプラスチックの可能性を掘り起こし、自信をもってご提案。災害のない健やかな暮らしを創造する為、雨水技術の開発と利活用に全力で取り組みます。
堅牢性と空間を両立！独自のスクラム工法を備えた

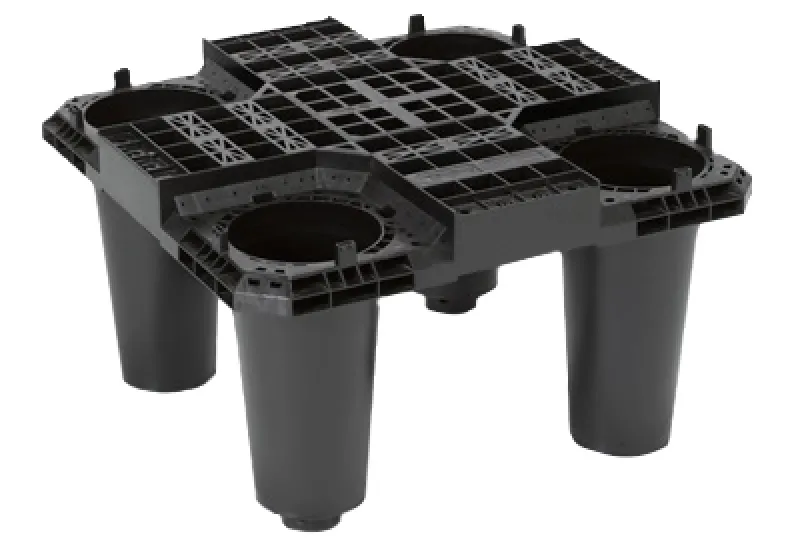

高強度プラスチック製雨水貯留浸透槽
テンレイン・
スクラム
特許第6796570号、特許第7021385号、雨水貯留浸透技術評価（雨水技評）第43号-1
軽量で耐久性があり、高い施工性を有するプラスチック製雨水貯留浸透施設です。
全国の駐車場、公園、学校などの施設の地下に施工されているTENSHOのオリジナル商品です。
重要な6つのポイント
Point
01
独自のスクラム工法による
優れた強度と堅牢性
T-25活荷重対応で駐車場下に設置可能
レベル2相当の地震動に対応する耐震性能
テンレイン・スクラムは本体と本体の間に空隙部を設け、スクラムを組み上げるように空隙部を跨いで本体を重ねることで、槽内空間を広く確保しながらも優れた強度と堅牢性を発揮します。
Point
02
独自のスクラム工法による
高い空隙率
空隙率最大96%以上
貯留能力あたりの樹脂使用量を低減
強度と堅牢性を保ちながら槽内空間を確保するスクラム工法は特許を取得。最大96%以上の空隙率を誇ります。貯留能力あたりの樹脂使用量を抑えることで、環境への負荷も低減します。
Point
03
ジョイントなし・軽量部材で
簡単施工
片手で持ち運び可能な軽量部材
組立てが簡単で早い
テンレイン・スクラムは部材重量が最大で約5.3kgと軽量で、人力で場内運搬・組立てが可能です。
ジョイント部材もなく、空隙を設けるスクラム工法は少ない労力で大きな貯留槽を素早く構築します。
Point
04
特許取得
土砂拡散防止システム
土砂を滞留、沈殿させて槽内に入れない
バキュームホースで簡単に清掃・維持管理
槽内部の流入側に専用の滞留板で区切った空間を構築。流入する土砂を滞留、沈殿させることで槽全体への土砂拡散を効果的に防止します。滞留エリアの形状・広さは自由自在に設計可能です。
Point
05
検査設備を自社工場内に保有
品質管理体制
環境に優しい高品質リサイクル原料を使用
圧縮試験を実施
プラスチック業界のパイオニアとして培った材料選定技術を生かし、高品質と環境への負荷軽減を両立したリサイクル原料を使用。
自社工場内に各種性能試験装置を保有し、品質が確認された製品を出荷します。
Point
06
確かな性能

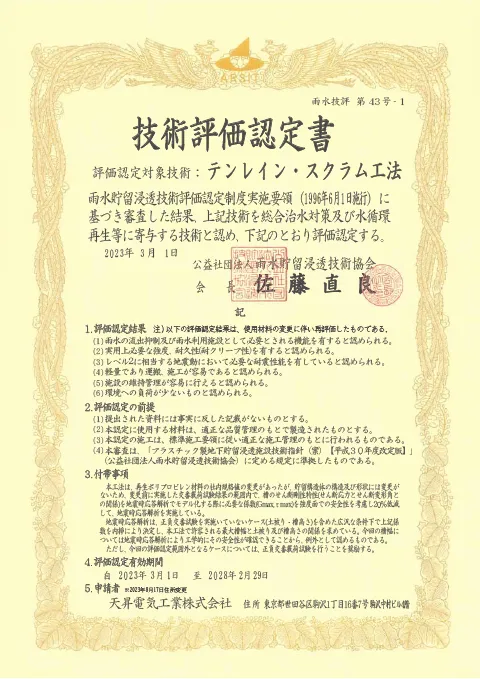

技術評価認定
（公社）雨水貯留浸透技術協会
技術評価認定を取得
テンレイン・スクラム工法は（公社）雨水貯留浸透技術協会の技術評価認定を取得しています（雨水技評 第43号）。
また、国交省の新技術情報提供システムNETISにも登録されています（KT-230206-A）。
平成30年（2018年）2月公益社団法人雨水貯留浸透技術協会より技術評価認定取得（2023年3月再評価）
性能表
土被り
T-25対応：0.5m～2.1m
T-8対応：0.3m～2.1m
埋設深
最大 4.1m
最大槽幅
100m（槽高3.07m時は50～70m）
空隙率
94.0～96.0%以上（槽形状による）
設計許容応力
長期
水平 105.9kN/m²
鉛直 37.80kN/m²
水平 41.90kN/m²

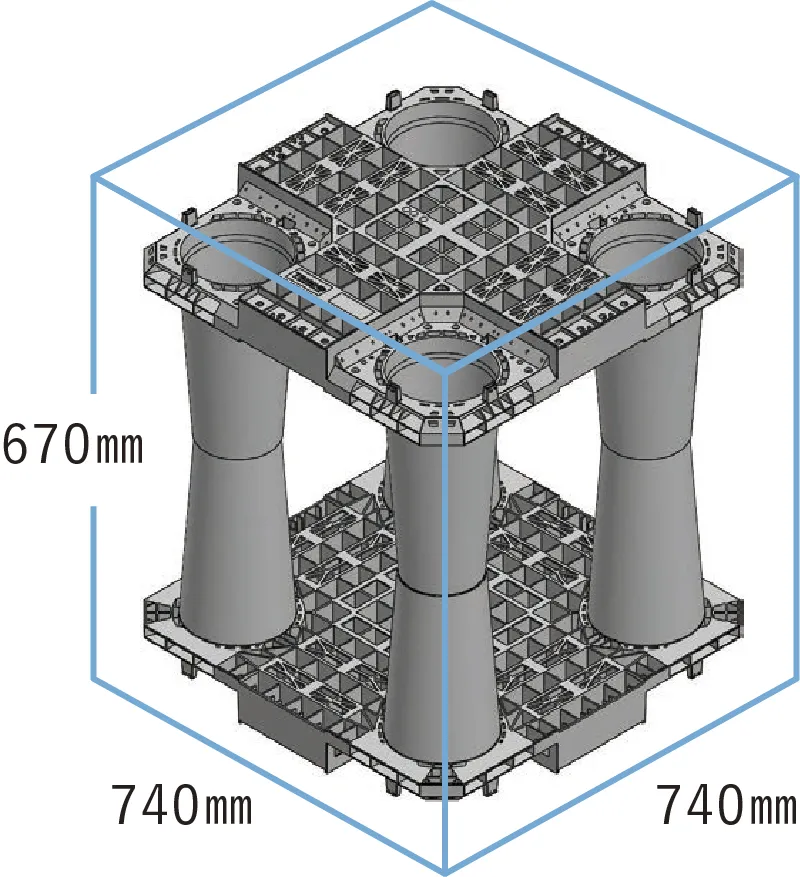

設計寸法
幅
高さ
0.74m×設置列数+0.66m
1段：0.67m
2段：1.27m
3段：1.87m
4段：2.47m
5段：3.07m
材質
再生PP

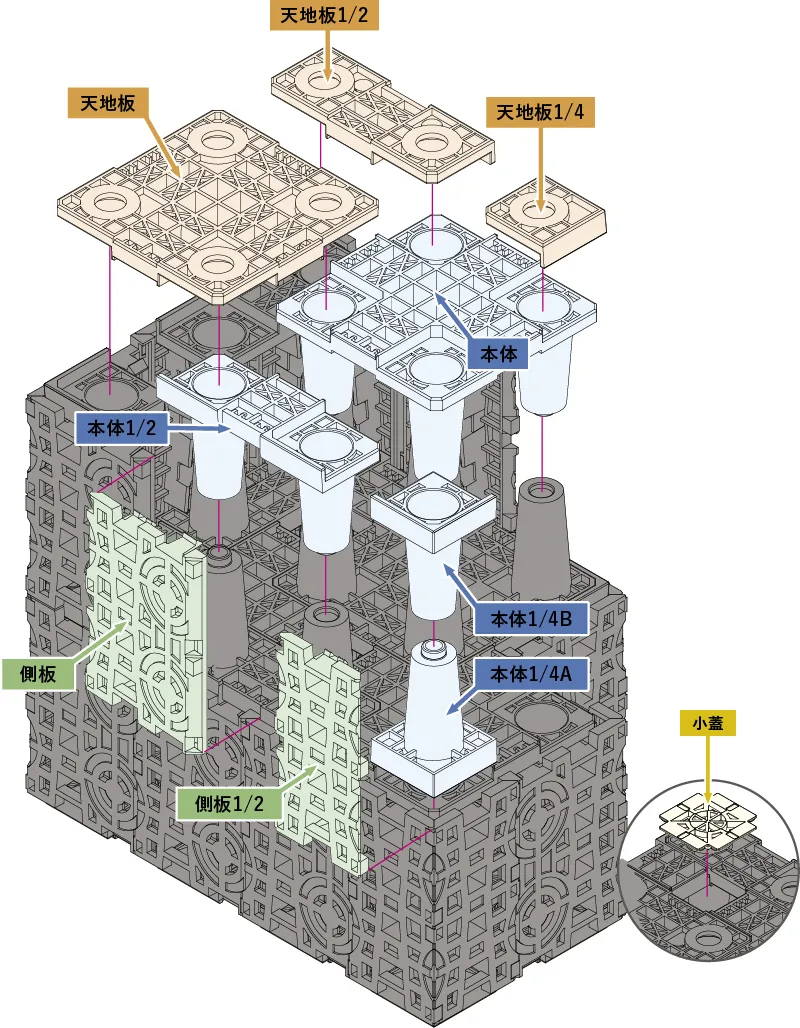

部材詳細
テンレイン・スクラム工法
設計寸法基準
「テンレイン・スクラム工法」とは、隣り合うブロックとブロックの間に160mmの隙間を四方に設けつつ1㎥当たりの樹脂量を減らし高い高隙率を確保する特許技術です。

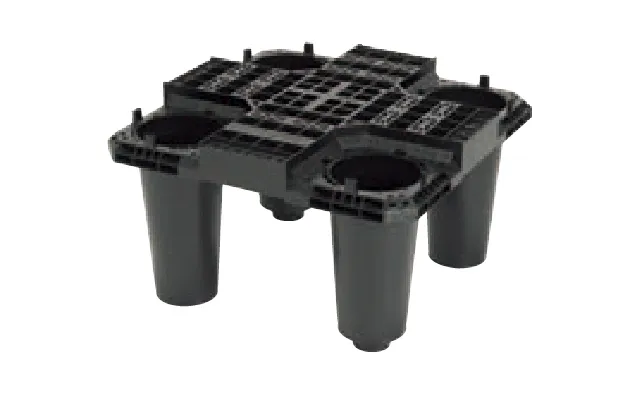

サイズ：580×580×350H(mm)

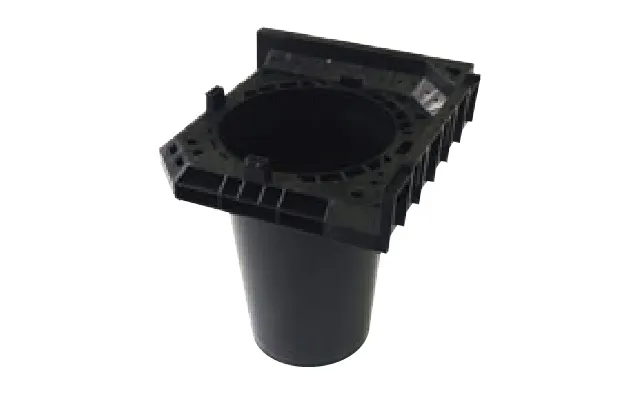

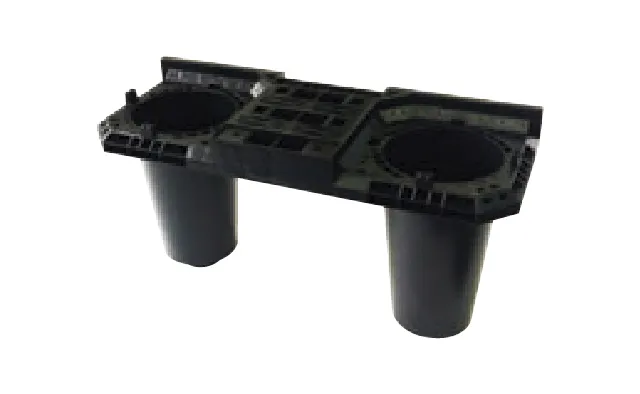

本体1/2
サイズ：580×221×350H(mm)
重量：2.20(kg)

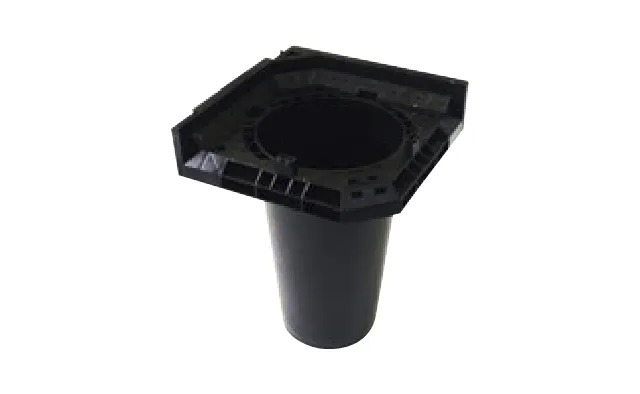

本体1/4
サイズ：221×221×350H(mm)
重量：0.96(kg)
本体1/4
サイズ：221×221×350H(mm)
重量：0.99(kg)

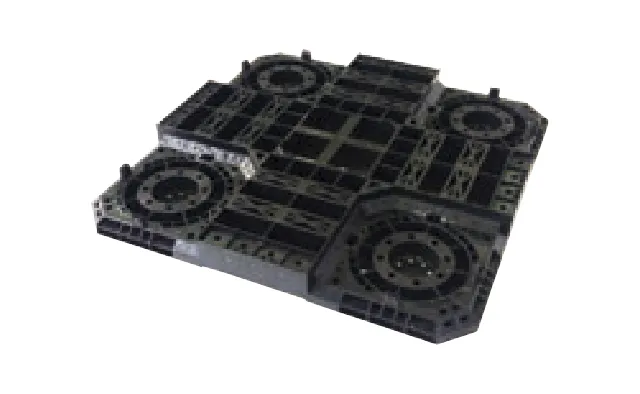

天地板
サイズ：580×580×70H(mm)
重量：2.86(kg)

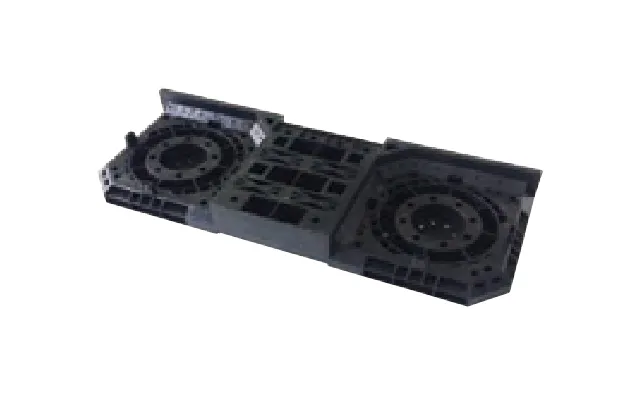

天地板1/2
サイズ：580×221×70H(mm)
重量：1.20(kg)

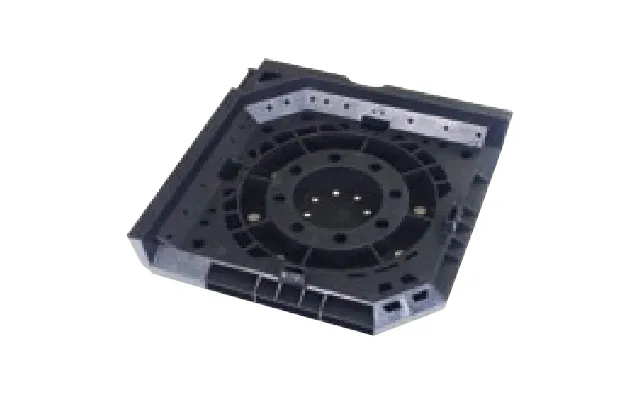

天地板1/4
サイズ：221×221×70H(mm)
重量：0.55(kg)

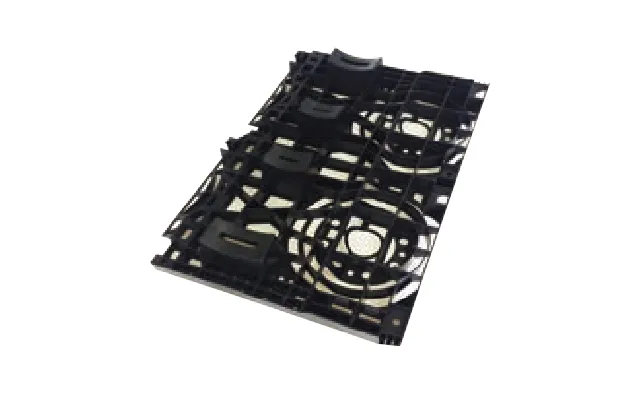

側板
サイズ：595×396×94H(mm)
重量：1.30(kg)

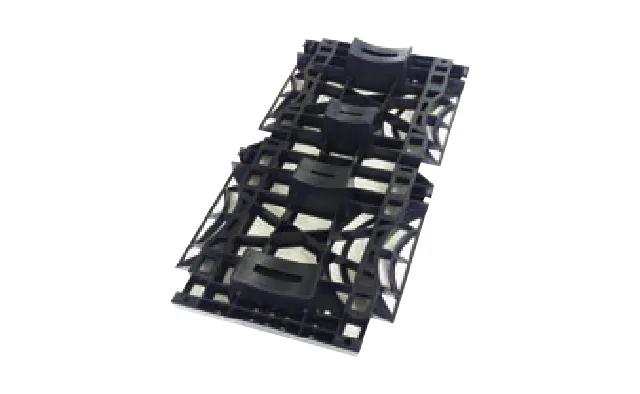

側板1/2
サイズ：595×289×94H(mm)
重量：0.92(kg)
小蓋
サイズ：227×227×20H(mm)
重量：0.15(kg)

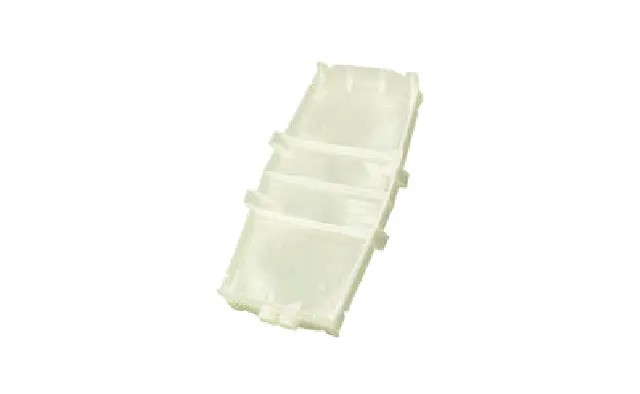

滞留板
サイズ：280×560×97H(mm)
重量：0.77(kg)
テンレイン・
スクラム/スタック
（メーカーサポート）
全国の現場様を
サポートいたします
設計検討・提案資料作成・構造図作成 等々、雨水流出抑制を設計する際には現場の状況や設置先の行政の指導により様々な対応が求められ、ご担当者様にとって大きな負担となっていることと存じます。
TENSHOは全国各地での施工実績を通じて積み重ねたノウハウにより、設計から施工まで万全にサポートいたします。
