Tensert Rack
電子・半導体分野
テンサートラック
デリケートな電子部品のための導電商品群と、
きめ細かなニーズに応える特注製品
増加の一途をたどるIC LSI、 液晶などの エレクトロニクス関連物流。
取扱に際しては、微細なチリやホコリはもちろんのこと、破壊の原因となる静電気への対応も欠かせません。
TENSHOの導電商品は、安全性と効率の両面を保ちながら、不安のない確かな輸送・保管を実現し、
デリケートなエレクトロニクス 関連製品を守ります。
また、多様化するニーズを素早くキャッチし、さまざまなオーダーに個別にお応えする特注製品も取り扱っています。
静電気対策
◼️導電化による除電
◼️製造環境の管理・改善
◼️帯電防止による保護
効 果
◼️静電気破壊の防止
◼️ゴミ・ホコリの不着防止
メリット
◼️不良率の低減
◼️生産率の向上
電子部品実装機対応
導電性ラック
テンサートラック
シリーズ
「テンサート」及び「Tensert」は天昇電気工業株式会社の登録商標です。
（登録商標第1889239号）
電子部品自動挿入機用マガジンから基板の保管・輸送まで幅広く使用でき、 電子部品の静電破壊から守るために開発された導電性樹脂製品です。
・2004年発売から今日まで約20年以上ご愛顧を頂いております。
・組立品を出荷致します。（標準設定）※輸出KDはキット梱包しております。
・最新のM7PLUSはセーフティーロック機構をプラスしています！
テンサートラックは電子部品自動挿入機用マガジンから基板の保管等幅広く使用でき、電子部品を静電気破壊から守るために開発された導電性樹脂製品です。

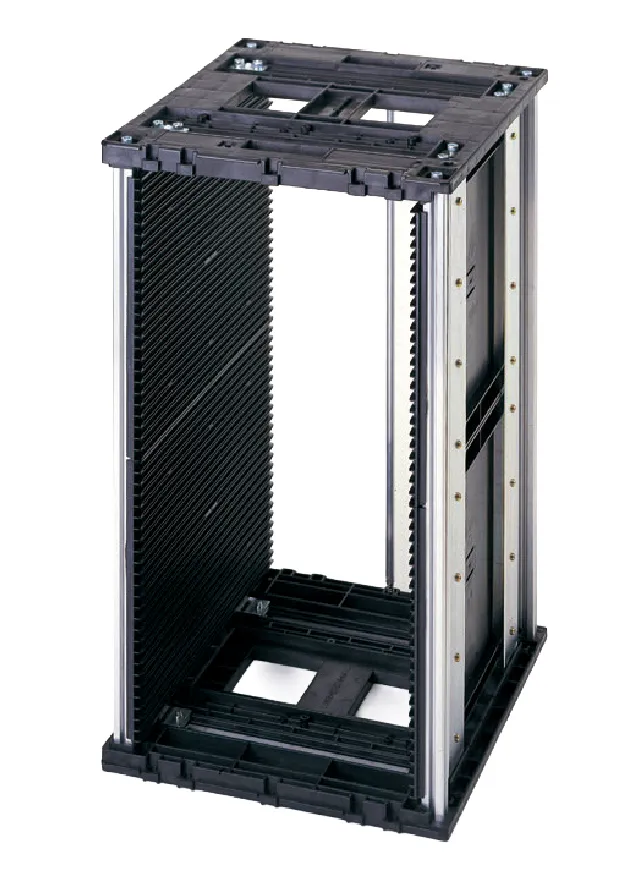

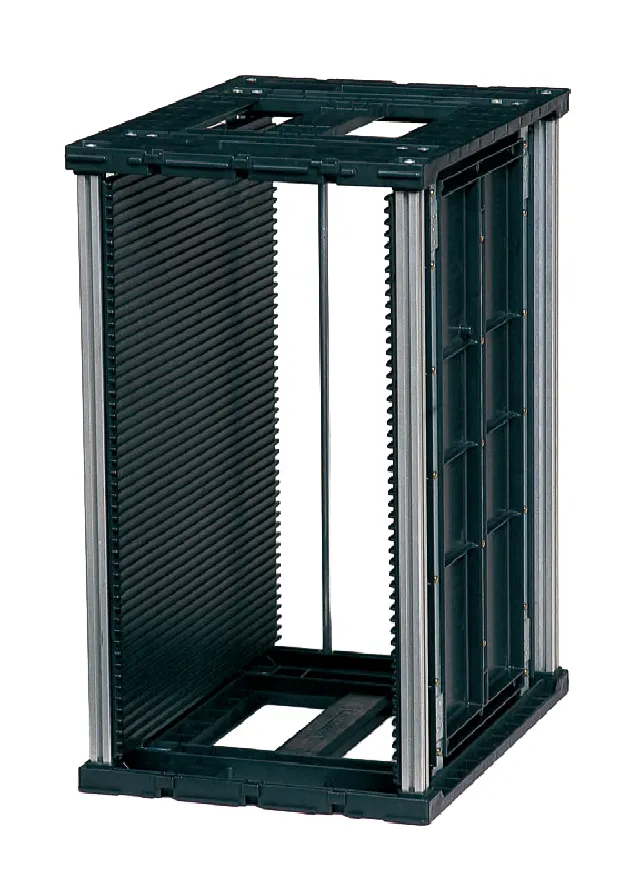

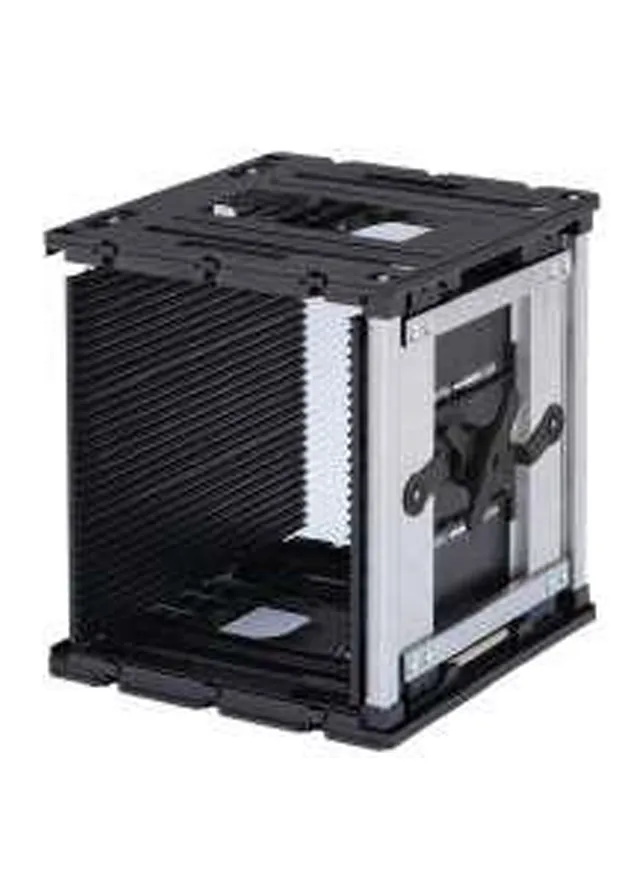

M2テンサートラック
M3テンサートラック
M7テンサートラック

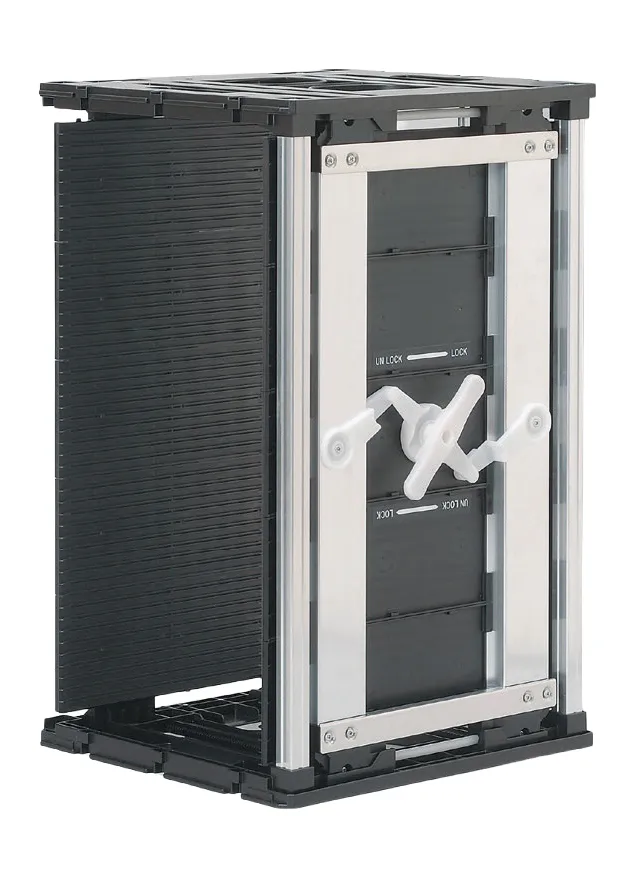

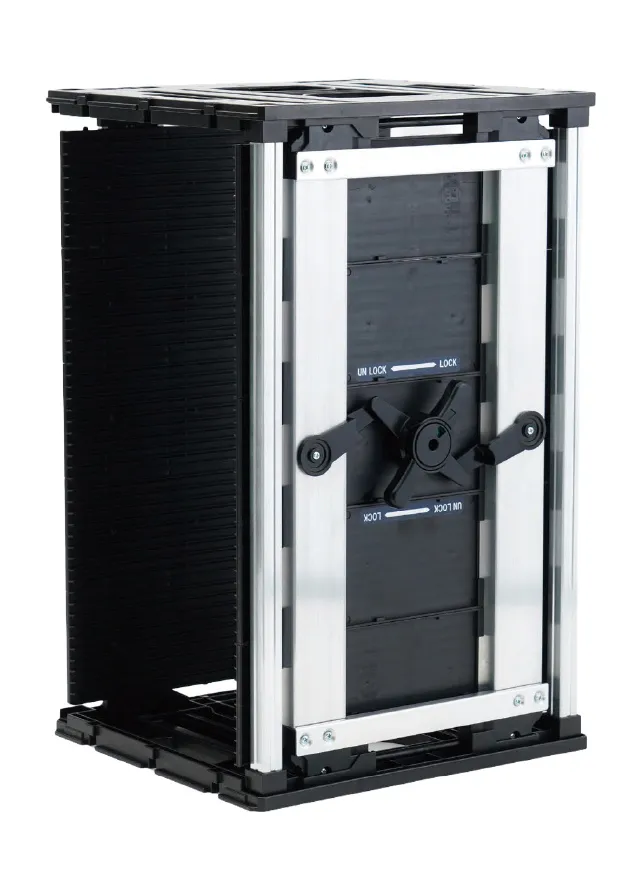

M7テンサートラックPLUS
M8テンサートラック

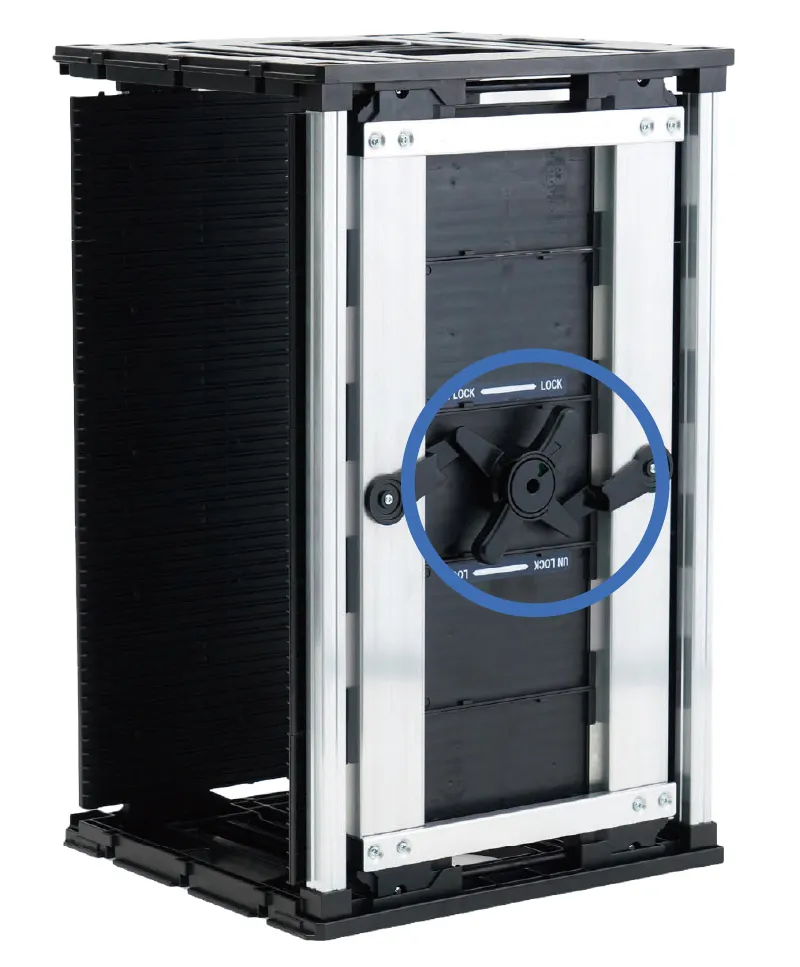

M7PLUS：
セーフティーロック機能

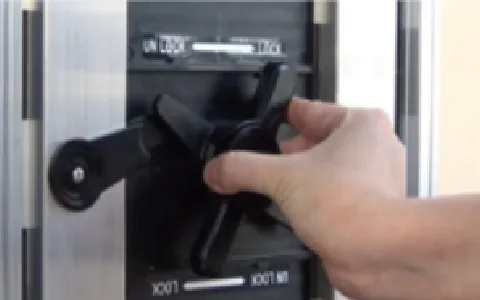

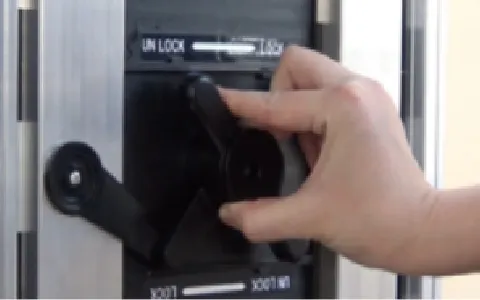

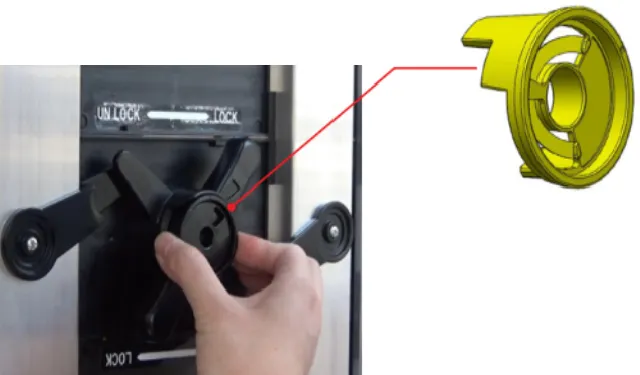

セーフティーロック機構
「つまみ」を引っ張りながら、
回すことで解除できる
※衝撃による誤作動を防止
LOCK
解除

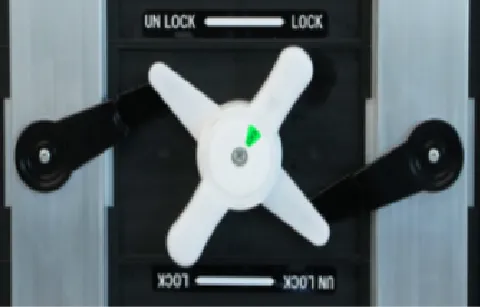

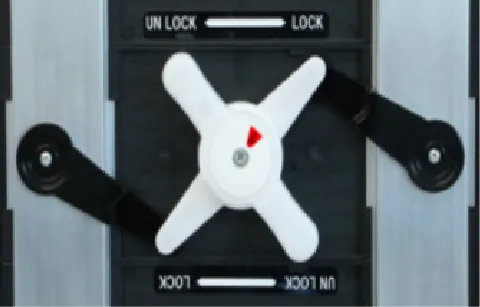

一目でわかるインジケータ付き
LOCK
解除

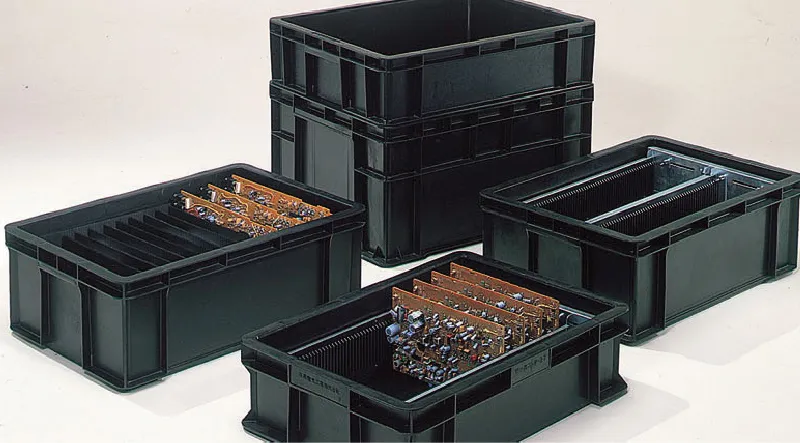

静電気除去 EDシリーズ
プリント基板・電子部品・液晶等を
静電破壊から守る静電気除去ボックス。
EDボックス
シリーズ
ポリプロピレンに導電材を特殊配合した材質で、表面抵抗値は106Ω以下（印加電圧 DC500V）。
半永久的に導電性を保持し、湿度の影響をほとんど受けません。
また、弾力性・耐食性に優れ、積み重ね式のため、荷くずれの心配もありません。
EDボックスシリーズ
| タイプ | 寸法（mm)長辺×短辺×高さ | カード受け | 材質 | 色調 | 備考 |
|---|---|---|---|---|---|
| ED-76M | 〔外〕594×456×354 〔内〕542×416×347 | 1-A | 導電性 PP | BK | ED-Hシリーズ |
| ED-56M | 〔外〕594×456×280 〔内〕543×417×273 | 1-A | 導電性 PP | BK | ED-Hシリーズ |
| ED-42M | 〔外〕594×456×200 〔内〕543×417×190 | 1-B | 導電性 PP | BK | ED-Hシリーズ |
| ED-36M2 | 〔外〕593×388×208 〔内〕545×341×198 | 1-B | 導電性 PP | BK | － |
| ED-32M2 | 〔外〕602×442×151 〔内〕557×397×138 | 2 | 導電性 PP | BK | － |
| ED-27M2 | 〔外〕593×388×154 〔内〕545×341×144 | 1-B | 導電性 PP | BK | － |
| ED-76 | 〔外〕594×456×354 〔内〕530×404×333 | 1-A | 導電性 PP | BK | ED-Hシリーズ |
| ED-75 | 〔外〕652×451×331 〔内〕612×411×318 | 1-A | 導電性 PP | BK | ED-Kシリーズ |
| ED-64 | 〔外〕602×441×301 〔内〕552×391×291 | 1-A | 導電性 PP | BK | ED-FNシリーズ |
| ED-60 | 〔外〕657×446×256 〔内〕617×406×246 | 1-A | 導電性 PP | BK | ED-Kシリーズ |
| ED-56 | 〔外〕594×456×280 〔内〕530×404×260 | 1-A | 導電性 PP | BK | ED-Hシリーズ |
| ED-55 | 〔外〕657×447×226 〔内〕617×406×219 | 1-A | 導電性 PP | BK | ED-Kシリーズ |
| ED-54 | 〔外〕592×387×305 〔内〕544×341×295 | 1-A | 導電性 PP | BK | ED-Tシリーズ |
| ED-52 | 〔外〕648×448×208 〔内〕612×412×197 | 1-A | 導電性 PP | BK | ED-52＆25シリーズ |
| ED-47 | 〔外〕602×441×235 〔内〕551×391×225 | 1-A | 導電性 PP | BK | ED-FNシリーズ |
| ED-43 | 〔外〕630×374×243 〔内〕570×330×235 | 2 | 導電性 PP | BK | － |
| ED-42 | 〔外〕594×456×200 〔内〕530×404×178 | 1-B | 導電性 PP | BK | ED-Hシリーズ |
| ED-41 | 〔外〕656×446×168 〔内〕616×406×161 | 1-B | 導電性 PP | BK | ED-Kシリーズ |
| ED-40 | 〔外〕473×368×306 〔内〕423×323×300 | 1-A | 導電性 PP | BK | ED-Aシリーズ |
| ED-36 | 〔外〕593×388×206 〔内〕545×341×200 | 2 | 導電性 PP | BK | ED-Tシリーズ |
| ED-32 | 〔外〕601×441×151 〔内〕551×391×144 | 2 | 導電性 PP | BK | ED-FNシリーズ |
| ED-29 | 〔外〕447×329×262 〔内〕405×287×252 | 2 | 導電性 PP | BK | － |
| ED-28 | 〔外〕466×366×205 〔内〕421×321×200 | 2 | 導電性 PP | BK | ED-Aシリーズ |
| ED-27 | 〔外〕591×387×154 〔内〕541×341×150 | 2 | 導電性 PP | BK | ED-Tシリーズ |
| ED-26 | 〔外〕661×449×122 〔内〕621×409×116 | 1-B | 導電性 PP | BK | ED-Kシリーズ |
| ED-25 | 〔外〕648×448×122 〔内〕604×404×113 | 1-B | 導電性 PP | BK | ED-52＆25シリーズ |
| ED-24 | 〔外〕494×338×190 〔内〕466×303×177 | 1-A | 導電性 PP | BK | － |
| ED-22A | 〔外〕617×371×125 〔内〕571×331×121 | 1-B | 導電性 PP | BK | － |
| ED-21 | 〔外〕466×366×155 〔内〕421×321×150 | 2 | 導電性 PP | BK | ED-Aシリーズ |
| ED-18 | 〔外〕591×386×106 〔内〕544×340×100 | 2 | 導電性 PP | BK | ED-Tシリーズ |
| ED-16 | 〔外〕603×442×76 〔内〕553×392×70 | 2 | 導電性 PP | BK | ED-FNシリーズ |
| ED-15 | 〔外〕466×366×116 〔内〕421×321×110 | 2 | 導電性 PP | BK | ED-Aシリーズ |
| ED-13 | 〔外〕441×279×150 〔内〕391×239×144 | 2 | 導電性 PP | BK | ED-FN2シリーズ |
| ED-12 | 〔外〕441×279×125 〔内〕395×241×118 | 1-B | 導電性 PP | BK | ED-FN2シリーズ |
| ED-7 | 〔外〕441×279×75 〔内〕391×239×70 | 不可 | 導電性 PP | BK | ED-FN2シリーズ |
| ED-2 | 〔外〕240×240×35 〔内〕220×220×28 | 不可 | 導電性 PP | BK | － |
静電気対策 EFシリーズ
静電気から電子部品を守る、表面抵抗値が
1011〜1013Ω/cmが要求される分野に有効です。

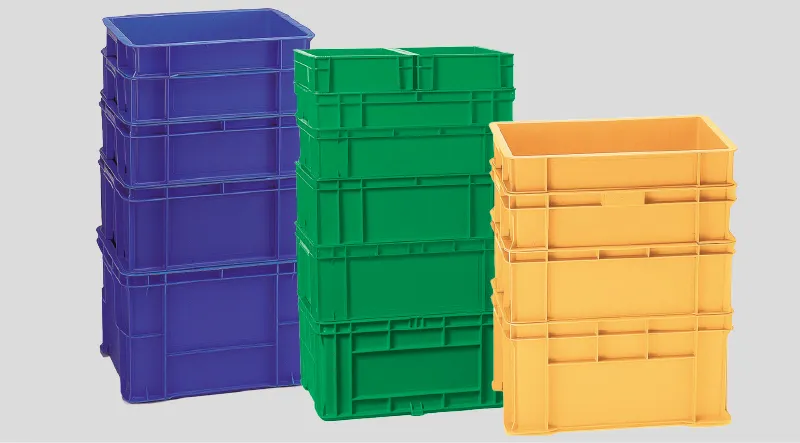

EFシリーズ
半永久静電気防止の樹脂（P.P、ABSベースの新素材）を応用し静電気防止製品を開発。表面抵抗値が1011〜1013Ω/cmが要求される分野に有効です。静電気によるチリやホコリ（塵埃）の吸着を防ぎ、クリーンな状態を維持します。用途に合わせて選べる多様なサイズや専用フタ（EFHフタ）が用意されています。
EFシリーズ
| タイプ | 寸法（mm)長辺×短辺×高さ | カード受け | 材質 | 色調 | 備考 |
|---|---|---|---|---|---|
| テンバコ EF 16 | 〔外〕600×440×75 〔内〕550×390×70 | 0 | PP | GN | RF-FNシリーズ |
| テンバコ EF 18 | 〔外〕590×386×106 〔内〕543×340×100 | 0 | PP | OR | EF-Tシリーズ |
| テンバコ EF 27 | 〔外〕594×456×200 〔内〕543×417×190 | 0 | PP | OR | EF-Tシリーズ |
| テンバコ EF 32 | 〔外〕600×440×150 〔内〕550×390×144 | 0 | PP | GN | RF-FNシリーズ |
| テンバコ EF 36 | 〔外〕591×386×206 〔内〕543×340×200 | 0 | PP | OR | EF-Tシリーズ |
| テンバコ EF 42 | 〔外〕593×450×200 〔内〕542×416×190 | 0 | PP | A-BL | EF-Hシリーズ |
| テンバコ EF 4 | 〔外〕600×440×235 〔内〕550×390×225 | 0 | PP | GN | RF-FNシリーズ |
| テンバコ EF 54 | 〔外〕590×386×305 〔内〕543×340×295 | 0 | PP | OR | EF-Tシリーズ |
| テンバコ EF 56 | 〔外〕593×455×280 〔内〕540×416×273 | 0 | PP | A-BL | EF-Hシリーズ |
| テンバコ EF 64 | 〔外〕600×440×300 〔内〕550×390×290 | 0 | PP | GN | RF-FNシリーズ |
| テンバコ EF 76 | 〔外〕593×455×354 〔内〕542×416×347 | 0 | PP | A-BL | EF-Hシリーズ |
| テンバコ EFHフタ | － | PP | － | テンロック（フタ固定具） 使用可能 テンバコEF76・56・42に使用可能 |
